从光模块PCBA到高端MEMS TO封装,三科创拓展探测器与传感器代工

作者:handler    发布时间:2026-10-31 09:49    浏览量:5

随着AI算力与智能终端产业高速发展,持续拉动通信、感知领域光电元器件需求。LightCounting预测,2026年以太网光模块销售额将增长73%,高速光组件供给持续紧张;同时激光雷达、三维感知、机器人等场景,持续带动光学传感器增量市场。

需求爆发之下,高端光电器件制造门槛持续抬升。行业机构指出,精密光学对准、复杂封装结构、严苛性能公差,是制约规模化量产、影响产品良率的主要瓶颈。高端探测器与传感器高度依赖洁净工艺、微结构防护与气密可靠性,长期沉淀的精密制造工艺,成为客户遴选代工伙伴的核心标准。

依托多年光模块PCBA精密制造积淀,深圳市三科创电子向上游工艺延伸,深耕高端MEMS光器件TO封装,业务覆盖光电探测器、光学及精密传感器代工,可为客户提供精密微组装、气密封装及全流程量产配套服务。

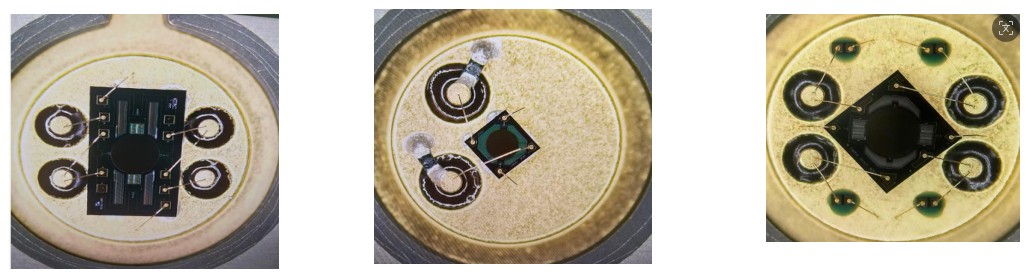

MEMS光开关与VOA器件封装示例


微结构防护与一体化光学装配

MEMS光开关、VOA等器件内部含可动微振镜结构,对贴装压力、气流环境、粉尘颗粒极度敏感,任一工艺偏差都会导致器件失效。三科创CEO陈元辉表示,高端MEMS对封装极致要求"高精度,自动化,无尘化"需贯穿全生产流程。

三科创封装车间实景


公司采用万级洁净车间+核心工序百级洁净工位,通过管座等离子清洁、异物筛查、3D显微检胶、金线键合线弧校验,全方位保护精密微结构。针对带透镜器件,可完成透镜与管帽前置微组装,联动封焊工序,在氮气保护环境下完成封帽与气密检测。公司同步具备TO封装、BOX气密封装、缝焊工艺能力,适配各类高端光电器件结构需求。

透镜与管帽微组装示例


成熟制造体系与全链路品质管控

三科创拥有成熟的光电制造交付能力,现有21条SMT产线,可承接10G–1.6T光模块板卡生产,支持01005微型元件、Flip Chip、SMT+COB混合组装,长期服务十余家上市企业及五十余家行业客户。

公司依托MES系统实现全流程品质追溯,对银浆物料、芯片管座、固晶、键合、封焊全程建档留痕,通过首件确认、批次分类、序列号绑定,保障量产一致性。全套配备固晶、共晶、键合、光路耦合、气密焊接与检测设备,凭借ISO9001、14001,IATF16949等七项体系认证,实现精密工艺与稳定量产深度结合。


研发前置,样品阶段全程陪跑

针对科研院所、研发团队及成长型光电企业,公司推行研发前置、全程陪跑合作模式,可从样品打样、工艺验证阶段深度对接,无需大批量订单即可启动合作。通过半自动精密产线完成前期工艺调试,产品定型后可平滑过渡至小批量、规模化量产,高效匹配客户产品迭代节奏。

三科创专注高端精密封装赛道,深耕从研发试样到持续量产的长期协同项目,为光通信、激光感知、光电传感客户提供高精密、高可靠的一站式封装制造解决方案。
